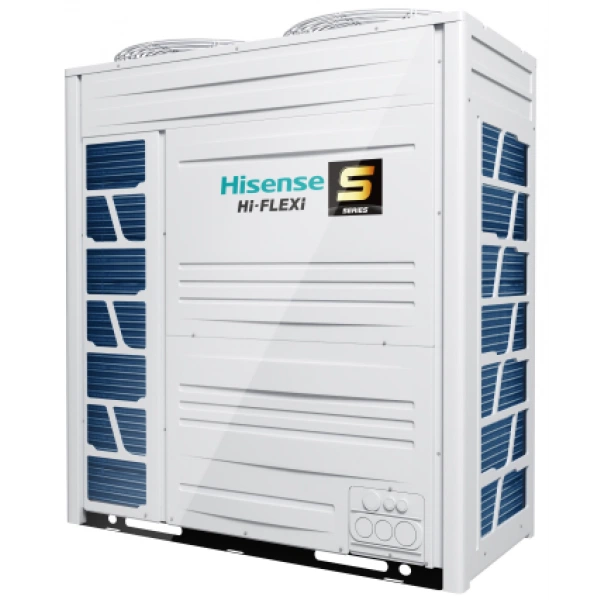

Описание Наружный блок Hisense AVWT-170HKFSX
Краткое описание
Наружный блок мультизональной системы, серия HI-FLEXI SX
Новейшая высокоэффективная серия SX VRF-систем Hisense является продолжением развития новой улучшенной платформы VRF-систем Hisense. Данная система сочетает в себе все передовые разработки в области мультизональных систем, что позволило достичь высочайших показателей энергоэффективности, расширило температурный диапазон работы, упростило процессы монтажа, запуска и сервисного обслуживания.
Новая форма ламелей теплообменника ускоряет процесс оттайки в режиме работы на обогрев, повышая эффективность использования оборудования серии SX в качестве альтернативного источника теплоты в зимний период.
Надёжный и долговечный инверторный компрессор Mitsubishi Electric с автоматической интеллектуальной системой сбора масла обеспечивает бесперебойную работу системы. За точность работы компрессора и соответствие текущим параметрам нагрузки и температуры отвечают платы инвертора, которые охлаждаются с помощью хладагента.
Мощный блок производительностью 80 кВт и возможность объединять наружные блоки в группу до четырёх штук позволяют создать уникальные мультизональные системы, не имеющие аналогов.
Высокоэффективый компрессор Mitsubishi Electric
Новый инверторный компрессор Mitsubishi Electric c уникальной запатентованной технологией компенсации действия центробежной силы.
В процессе работы и вращения спирали происходит изгиб оси основного вала под действием центробежной силы, что приводит к его износу и возникновению перетоков хладагента между подвижной и неподвижной спиралями. Опорный подшипник с запатентованной конструкцией противовеса снижает действие нежелательных сил, что приводит к увеличению эффективности за счет отсутствия перетоков, повышению срока службы компрессора и возможности работать на более высоких оборотах для быстрого достижения требуемых уставок температуры.
При низких оборотах компрессора излишнее давление нагнетания устраняется с помощью дополнительного клапана в спиральном блоке, что позволяет снизить степень сжатия при частичной загрузке и увеличить эффективность системы в целом.
Изменяемая температура кипения хладагента
Температура кипения может быть изменена в диапазоне от +2 до +11 °С как вручную, так и автоматически, это обеспечивает высочайший уровень сезонной эффективности при частичных нагрузках на протяжении всего периода эксплуатации и максимальный комфорт для пользователя. Ручная настройка температуры кипения поможет адаптировать блоки серии SX под какие-либо конкретные задачи.
Пластинчатый теплообменник переохладителя хладагента
Вторая ступень переохладителя реализована на базе пластинчатого теплообменника улучшенной конструкции. Его эффективность выше на 35 % по сравнению с аналогичными решениями благодаря особой форме пластин и увеличенной площади контакта теплоносителя. При той же производительности объём данного теплообменника на 65,5 % меньше аналогов.
Особенности и преимущества Hisense:
- Высочайший уровень энергоэффективности
- Пластинчатый теплообменник переохладителя хладагента
- Изменяемая температура кипения хладагента
- Новая форма ламелей конденсатора для большей эффективности при работе на обогрев
- Работа в режиме обогрева до -25 °С
- Инверторные компрессоры Mitsubishi Electric
- Ночной режим
- Интеллектуальная система сбора масла
- Авторестарт
- Объединение в единую систему до четырёх наружных блоков
Технические характеристики
| Вес | 293.0 кг |
| Диаметр трубопровода (жидкость) | 15.88 мм |
| Диаметр трубопровода (газ) | 28.58 мм |
| Компрессор | Mitsubishi Electric |
| Электропитание | 400 В (3 фазы) |
| Макс. блоков | 29 |
| Макс. длина трассы до 1-го блока | - |
| Макс общая длина трубопровода | - |
| Макс. рабочий ток | - |
| Размеры | 1730x1210x750 мм |
| Уровень шума, дБ | 62 |
| Охлаждение | 50 кВт |
| Обогрев | 56 кВт |
| Наличие инвертора | Есть |
| Страна сборки | Китай |
| Хладагент | R-410A |
| Потребляемая мощность | 13.200 кВт |
| Рабочий диапазон температур (охлаждение) | от -5 до +52 |
| Рабочий диапазон температур (обогрев) | от -25 до +16,5 |
| Межблочный кабель | - |
| Класс энергоэффективности | - |
| SEER | - |
Технические характеристики Наружный блок Hisense AVWT-170HKFSX
| SEER | - |
|---|---|
| Вес | 293.0 кг |
| Диаметр трубопровода (газ) | 28.58 мм |
| Диаметр трубопровода (жидкость) | 15.88 мм |
| Класс энергоэффективности | - |
| Компрессор | Mitsubishi Electric |
| Макс общая длина трубопровода | - |
| Макс. блоков | 29 |
| Макс. длина трассы до 1-го блока | - |
| Макс. рабочий ток | - |
| Межблочный кабель | - |
| Наличие инвертора | Есть |
| Обогрев | 56 кВт |
| Охлаждение | 50 кВт |
| Потребляемая мощность | 13.200 кВт |
| Рабочий диапазон температур (обогрев) | от -25 до +16,5 |
| Рабочий диапазон температур (охлаждение) | от -5 до +52 |
| Размеры | 1730x1210x750 мм |
| Страна сборки | Китай |
| Уровень шума, дБ | 62 |
| Хладагент | R-410A |
| Электропитание | 400 В (3 фазы) |
