Цена по запросу

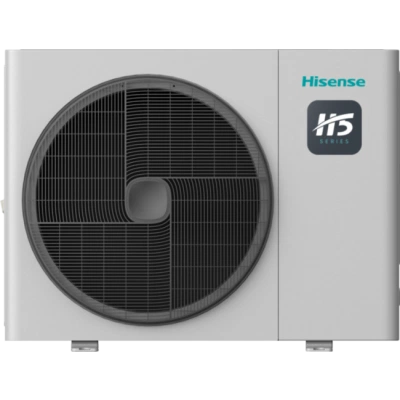

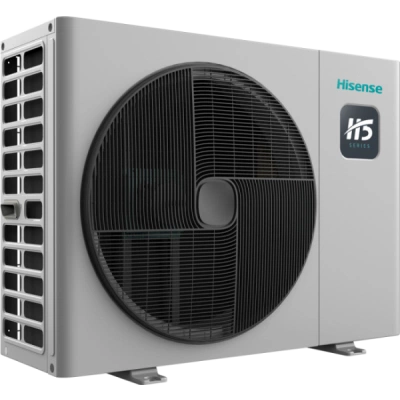

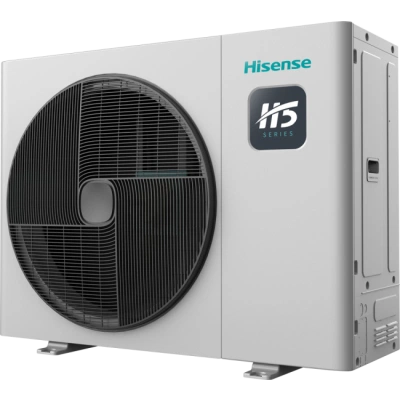

Описание Наружный блок VRF системы серии H5 AVW-76HKDHE2
VRF-системы Hi-Smart серии H5 имеют передовую конструкцию: увеличенную площадь ламелей теплообменника и вентилятор диаметром 600мм, с оптимизированной формой лопастей.
В данной серии реализована функция возврата хладагента в наружный блок одним нажатием. Благодаря этой функции проводить диагностику и обслуживание системы станет намного быстрее и дешевле.
Более того, при внезапном отключении электроэнергии запорный блок может автоматически закрыть клапаны для предотвращения утечек.
В ассортименте представлены модули от 12 до 45 кВт.
Впервые в модельном ряде Mini VRF-систем новые модули производительностью 40 и 45 кВт.

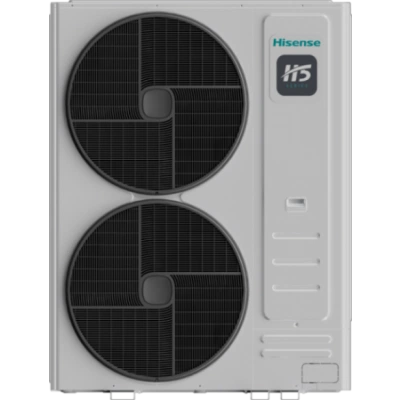

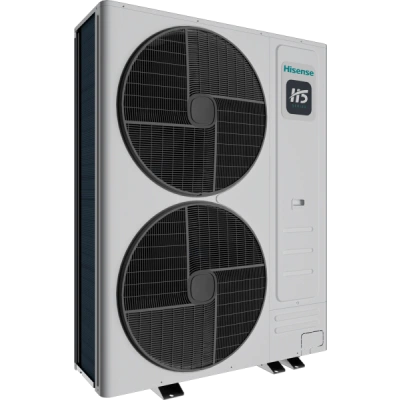

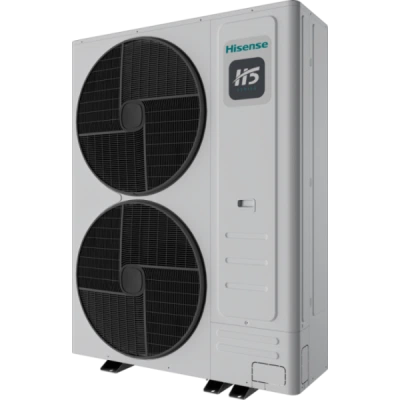

Двухвентиляторные блоки можно комбинировать, таким образом получая единую систему производительностью до 90 кВт по холоду.
VRF-системы Hi-Smart серии H5 предназначены для работы с хладагентом R32, более безопасным с точки зрения влияния на парниковый эффект.
Компактный корпус обеспечивает больше вариантов установки в ограниченном пространстве, а также снижает затраты на транспортировку и хранение.
Высота наружного блока составляет всего 840 мм, что очень удобно для установки в скрытых помещениях, не влияет на внешний вид всего здания и не нарушает гармонию городской улицы. VRF-системы Hi-Smart H5 отличается новейшим дизайном.
Новая серия мини-VRF демонстрирует элегантный и стильный внешний вид, отмеченный Red Dot design aword – это престижная награда за инновации в области дизайна, присуждаемая «Центром дизайна земли Северный Рейн-Вестфалия» (Германия).
Технические характеристики
| Бренд | Hisense |
| Серия | H5 |
| Модель наружного блока | AVW-76HKDHE2 |
| Направление выброса воздуха | Горизонтальное |
| Тип наружного блока | Двухтрубный |
| Охлаждение конденсатора | Воздушное |
| Холодопроизводительность, кВт | 22.4 |
| Теплопроизводительность, кВт | 25 |
| Количество модулей, объединяемых в единую систему, шт. | 2 |
| Максимальное количество подключаемых внутренних блоков, шт. | 17 |
| Допустимый диапазон производительности внутренних блоков, % | 50-150 |
| Инверторная технология | Да |
| Потребляемая мощность в режиме охлаждения, кВт | 5.89 |
| Коэффициент энергоэффективности EER, Вт/Вт | 3.80 |
| Потребляемая мощность в режиме нагрева, кВт | 5.32 |
| Коэффициент энергоэффективности COP, Вт/Вт | 4.7 |
| Электропитание, В/Гц/Ф | 380-415/50/3 |
| Расход воздуха наружного блока, м3/ч | 12720 |
| Уровень шума наружного блока, дБ(А) | 54/57 |
| Марка компрессора | HITACHI |
| Тип компрессора | Спиральный |
| Тип хладагента | R32 |
| Заводская заправка хладагента, г | 4 |
| Габаритные размеры (ШxВxГ), мм | 1650x1250x440 |
| Габаритные размеры в упаковке (ШxВxГ), мм | 1815x1350x580 |
| Вес нетто, кг | 191 |
| Вес брутто, кг | 209 |
| Диаметр газовой трубы, мм | 22,2 |
| Диаметр газовой трубы, дюйм | 7/8" |
| Диаметр жидкостной трубы, мм | 9.52 |
| Диаметр жидкостной трубы, дюйм | 3/8" |
| Максимальная суммарная длина трассы, м | 500 |
| Максимальная эквивалентная длина трассы, м | 165 |
| Максимальная длина от 1го рефнета до дальнего блока, м | 90 |
| Максимальный перепад по высоте между внутренним и наружным блоками (наружный блок выше внутреннего блока), м | 50 |
| Максимальный перепад по высоте между внутренним и наружным блоками (наружный блок ниже внутреннего блока), м | 40 |
| Максимальный перепад по высоте между внутренними блоками, м | 40 |
| Рабочие температурные границы наружного воздуха (охлаждение), °C | -10 ~ +55 |
| Рабочие температурные границы наружного воздуха (нагрев), °C | -25 ~ +16,5 |
| Необходим блок-раcпределитель | Нет |
| Страна производства | КНР |
| Класс пылевлагозащиты, внутренний блок | IPX4 |
| Класс электрозащиты, внутренний блок | I |
| Срок гарантии, мес. | 36 |
| Цвет наружного блока | Серый |
Технические характеристики Наружный блок VRF системы серии H5 AVW-76HKDHE2
| Бренд | Hisense |
|---|---|
| Вес брутто, кг | 209 |
| Вес нетто, кг | 191 |
| Габаритные размеры (ШxВxГ), мм | 1650x1250x440 |
| Габаритные размеры в упаковке (ШxВxГ), мм | 1815x1350x580 |
| Диаметр газовой трубы, дюйм | 7/8" |
| Диаметр газовой трубы, мм | 22,2 |
| Диаметр жидкостной трубы, дюйм | 3/8" |
| Диаметр жидкостной трубы, мм | 9.52 |
| Допустимый диапазон производительности внутренних блоков, % | 50-150 |
| Заводская заправка хладагента, г | 4 |
| Инверторная технология | Да |
| Класс пылевлагозащиты, внутренний блок | IPX4 |
| Класс электрозащиты, внутренний блок | I |
| Количество модулей, объединяемых в единую систему, шт. | 2 |
| Коэффициент энергоэффективности COP, Вт/Вт | 4.7 |
| Коэффициент энергоэффективности EER, Вт/Вт | 3.80 |
| Максимальная длина от 1го рефнета до дальнего блока, м | 90 |
| Максимальная суммарная длина трассы, м | 500 |
| Максимальная эквивалентная длина трассы, м | 165 |
| Максимальное количество подключаемых внутренних блоков, шт. | 17 |
| Максимальный перепад по высоте между внутренним и наружным блоками (наружный блок выше внутреннего блока), м | 50 |
| Максимальный перепад по высоте между внутренним и наружным блоками (наружный блок ниже внутреннего блока), м | 40 |
| Максимальный перепад по высоте между внутренними блоками, м | 40 |
| Марка компрессора | HITACHI |
| Модель наружного блока | AVW-76HKDHE2 |
| Направление выброса воздуха | Горизонтальное |
| Необходим блок-раcпределитель | Нет |
| Охлаждение конденсатора | Воздушное |
| Потребляемая мощность в режиме нагрева, кВт | 5.32 |
| Потребляемая мощность в режиме охлаждения, кВт | 5.89 |
| Рабочие температурные границы наружного воздуха (нагрев), °C | -25 ~ +16,5 |
| Рабочие температурные границы наружного воздуха (охлаждение), °C | -10 ~ +55 |
| Расход воздуха наружного блока, м3/ч | 12720 |
| Серия | H5 |
| Срок гарантии, мес. | 36 |
| Страна производства | КНР |
| Теплопроизводительность, кВт | 25 |
| Тип компрессора | Спиральный |
| Тип наружного блока | Двухтрубный |
| Тип хладагента | R32 |
| Уровень шума наружного блока, дБ(А) | 54/57 |
| Холодопроизводительность, кВт | 22.4 |
| Цвет наружного блока | Серый |
| Электропитание, В/Гц/Ф | 380-415/50/3 |
Монтаж кондиционера
Профессиональный монтаж кондиционеров является неотъемлемой частью комплексного обслуживания клиентов нашей компании.
Предоставляемая гарантия работает только при условии грамотной установки климатического оборудования, которую наши специалисты освоили в совершенстве.
Все мастера проходили специальные курсы обучения, поэтому установка кондиционеров осуществляется в рамках строго выверенных стандартов, рекомендованных производителем.
Стадии монтажных работ
- Проведение осмотра и замеров на объекте (при необходимости).
- Компетентный подбор кондиционера в соответствии с конкретными размерами и спецификой помещения.
- Аккуратное сверление стен с помощью специального инструментария с минимальными отходами.
- Установка внутреннего и внешнего блоков кондиционера.
- Прокладка и соединение медных труб.
- Подключение к электросети.
- Тестирование установленного кондиционера во всех рабочих режимах.
- Заполнение необходимых документов с предоставлением гарантии.
Правильный и профессиональный монтаж климатического оборудования обеспечивает следующие условия работы:
— длительный срок эксплуатации;
— равномерное распределение тёплого и холодного воздуха по помещению;
— гарантированная электробезопасность;
— простой доступ для обслуживания;
— эффективное взаимодействие внешнего и внутреннего блока.
Доверяя нам установку кондиционеров, вы обязательно останетесь довольны безупречными результатами квалифицированной работы наших специалистов.
|
Мощность
кондиционера |
Сплит-система.
Базовый монтаж |
Мульти-сплит.
Базовый монтаж За 1 внутренний блок |
Кассетные, канальные, потолочные.
Базовый монтаж |
Демонтаж
|
|
до 3 кВт
|
от 14500 руб.
|
от 14500 руб.
|
—
|
от 7000 руб.
|
|
3 — 3,5 кВт
|
от 15500 руб.
|
от 15500 руб.
|
—
|
от 7500 руб.
|
|
3,6 — 5 кВт
|
от 16500 руб.
|
от 16500 руб.
|
—
|
от 8000 руб.
|
|
6 кВт
|
от 18500 руб.
|
от 18500 руб.
|
—
|
от 9000 руб.
|
|
7 кВт
|
от 19500 руб.
|
от 19500 руб.
|
от 22500 руб.
|
от 10000 руб.
|
|
8 кВт
|
от 20500 руб.
|
от 20500 руб.
|
от 23000 руб.
|
от 11000 руб.
|
|
10 кВт
|
от 21500 руб.
|
от 21500 руб.
|
от 24000 руб.
|
от 12000 руб.
|
|
12 кВт
|
—
|
—
|
от 26000 руб.
|
от 13000 руб.
|
|
14 кВт
|
—
|
—
|
от 28000 руб.
|
от 14000 руб.
|
В «Стандартный монтаж» («Базовая» составляющая монтажа кондиционера в 1 этап) входит:
- установка наружного блока на кронштейны под открывающуюся створку окна на стену без какого-либо наружного утеплителя/теплоизолятора, без работы альпиниста;
- установка внутреннего блока на расстоянии до 1 метра от стены, через которую осуществлялось прохождение;
- прокладка фреоновой магистрали во флексе до 3 метров;
- прокладка межблочного кабеля до 3 метров;
- прокладка дренажа до 2 метров;
- прокладка электрокабеля до источника электропитания до 1,5 метров (входит в комплект кондиционера);
- установка декоративного короба 60х60 мм (цвет — белый) до 1 метра;
- 1 технологическое отверстие в стене.
В «Стандартный монтаж» не входит:
- прохождение более одной стены (более 1 технологического отверстия);
- работа альпиниста, установка наружного блока кондиционера с использованием монтажной туры или монтажной вышки;
- установка наружного блока кондиционера на вентилируемый фасад;
- установка наружного блока кондиционера на подставку (при монтаже на горизонтальные поверхности: крыша, грунт и т.п.);
- демонтаж/монтаж оконных блоков/стеклопакетов (при установке наружного блока кондиционера под неоткрывающимся окном);
- выполнение монтажа в 2 этапа;
- установка козырьков, антивандальных защитных решеток, дренажных помп, сифонов;
- штробление стен;
- выезд монтажной бригады за МКАД далее 3 км.
Стоимость дополнительных материалов и работ при превышении базового объёма:
|
Наименование
|
До 3,5 кВт
|
От 3,5 до 6 кВт
|
От 6 до 10 кВт
|
От 10 до 14 кВт
|
|
Фреоновая магистраль (за 1п.м.)
|
1800 руб.
|
2100 руб..
|
2500 руб.
|
3000 руб.
|
|
Дренажный шланг (за 1п.м)
|
300 руб.
|
300 руб.
|
300 руб.
|
300 руб.
|
|
Декоративный короб 60х60 (за 1п.м)
|
от 600 руб.
|
от 600 руб.
|
от 900 руб.
|
от 900 руб.
|
|
Декоративный короб 25х25 (за 1п.м)
|
от 500 руб.
|
от 500 руб.
|
от 500 руб.
|
от 500 руб.
|
|
Декоративный короб 16х16 (за 1п.м)
|
от 400 руб.
|
от 400 руб.
|
от 400 руб.
|
от 400 руб.
|
|
Эл. кабель (за 1п.м)
|
300 руб.
|
300 руб.
|
300 руб.
|
300 руб.
|
Дополнительные работы
|
Прочие работы
|
Стоимость
|
| Работа альпиниста |
от 12000 руб.
|
| Дренажная помпа с установкой |
от 10000 руб.
|
| Устройство «Зимнего пуска» кондиционера с установкой |
от 10000 руб.
|
| Кран-вышка (7 часов работы) |
от 12000 руб.
|
| Полная заправка кондиционера фреоном ( R22 / R410 / R32 ) |
от 6000 руб.
|
| Второй этап монтажа за один (внутренний) блок |
2000 руб.
|
| Козырёк с установкой |
от 6000 руб.
|
| Антивандальная защитная решетка с установкой |
от 9000 руб.
|
| Штробление стен (кирпич/бетон/монолит) (за 1 п.м.) |
от 1500/2000/2500 руб./метр
|
| Прохождение дополнительной стены (дополнительное отверстие) |
от 1000 руб.
|
| Осмотр объекта / консультация / разметка стен для штробления |
от 2000 руб.
|
| Выезд монтажной бригады за МКАД от 3 до 15 км / от 15 до 30 км |
от 1000 / 2000 руб.
|
| Выезд монтажной бригады за МКАД от 30 до 45 км. / от 45 до 60 км |
от 3500 / 5000 руб.
|
| Выезд монтажной бригады за МКАД от 60 км |
от 8000 руб.
|
| Демонтаж/монтаж оконного блока/стеклопакета |
от 3000 руб.
|
| Дополнительная работа при установке наружного блока кондиционера на вентилируемом фасаде |
от 5500 руб.
|
| Работа на страховке при установке наружного блока кондиционера |
от 3000 руб.
|
| Подъём наружного блока кондиционера при его монтаже на высоте до 2 м от грунта/пола |
1000 руб.
|
| Работа на лестнице на высоте от 2 до 4 м от грунта/пола при установке наружного блока кондиционера |
от 2000 руб.
|
| Подставка для наружного блока кондиционера с установкой |
от 3500 руб.
|
| Дополнительная металоконструкция для монтажа наружного блока кондиционера с установкой |
от 5500 руб.
|
