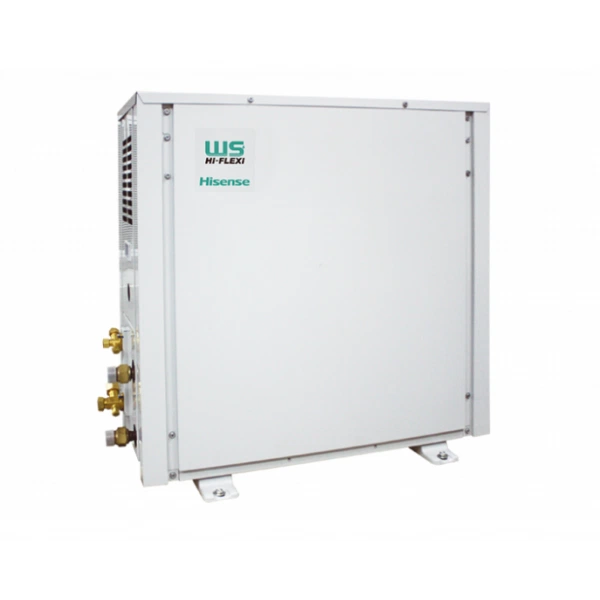

Описание Hisense Наружный блок AVWW-96UESB
Краткое описание
Уникальная система с водяным охлаждением конденсатора Hi-Flexi серия W.
Наружный блок мультизональной системы кондиционирования является частью системы кондиционирования и предназначен для производства жидкого хладагента (в режиме охлаждения) путём перевода хладагента из газообразного состояния с помощью сжатия в компрессоре и снятия теплоты конденсации в теплообменнике наружного блока посредством осевых вентиляторов. В режиме обогрева данный процесс протекает в противоположном направлении и теплота конденсации снимается вентиляторами внутренних блоков.
Наружный блок серии W
- Модульная конструкция для более гибкого монтажа.
- Возможность круглогодичного получения тепла или холода.
- Отсутствует ограничение по перепаду высоты – возможность применения в многоэтажных зданиях. Перепад ограничен мощностью насоса.
- В качестве источника холода или тепла могут быть использованы различные альтернативные источники (почва, водоёмы, грунтовые воды).
Технические характеристики наружного блока Hisense AVWW-96UESB
- Функция: Охлаждение/обогрев;
- Номинальная холодопроизводительность, кВт: 28;
- Номинальная теплопроизводительность, кВт: 6.26;
- EER/COP: 4.77/5.42;
- Номинальная теплопроизводительность, кВт: 31.5;
- Потребляемая мощность (нагрев), кВт: 5.81;
- Источник электропитани, ф, В, Гц: 3, 380-415, 50;
- Расход теплоносителя, л/мин: 96;
- Падение давления, кПа: 40;
- Диапазон температуры теплоносителя, С: 10-45;
- Уровень звукового давления (ночной режим), дБ(А): 13;
- Макс. число подключаемых внутренних блоков, шт: 4;
- Диаметр соединит. труб Жидкость, мм/дюйм: 12,7 / 1/2";
- Газ, мм/дюйм: 22,2 / 7/8";
- Вода, мм: 32;
- Габаритные размеры (ШхВхГ), мм: 1000x780x550;
- Вес, кг: 78.
Технические характеристики Hisense Наружный блок AVWW-96UESB
Вес | 78 кг |
---|---|
Диаметр трубопровода (газ) | 22,2 / 7/8" мм/дюйм |
Диаметр трубопровода (жидкость) | 12,7 / 1/2" мм/дюйм |
Макс. блоков | 4 шт |
Обогрев | 6.26 кВт |
Охлаждение | 28 кВт |
Потребляемая мощность | 5.81 кВт |
Размеры | 1000x780x550 мм |
Уровень шума, дБ | 13 |
Электропитание | 380-415 В (3 фазы), 50Гц |
Монтаж кондиционера
Профессиональный монтаж кондиционеров является неотъемлемой частью комплексного обслуживания клиентов нашей компании.
Предоставляемая гарантия работает только при условии грамотной установки климатического оборудования, которую наши специалисты освоили в совершенстве.
Все мастера проходили специальные курсы обучения, поэтому установка кондиционеров осуществляется в рамках строго выверенных стандартов, рекомендованных производителем.
Стадии монтажных работ
- Проведение осмотра и замеров на объекте (при необходимости).
- Компетентный подбор кондиционера в соответствии с конкретными размерами и спецификой помещения.
- Аккуратное сверление стен с помощью специального инструментария с минимальными отходами.
- Установка внутреннего и внешнего блоков кондиционера.
- Прокладка и соединение медных труб.
- Подключение к электросети.
- Тестирование установленного кондиционера во всех рабочих режимах.
- Заполнение необходимых документов с предоставлением гарантии.
Правильный и профессиональный монтаж климатического оборудования обеспечивает следующие условия работы:
— длительный срок эксплуатации;
— равномерное распределение тёплого и холодного воздуха по помещению;
— гарантированная электробезопасность;
— простой доступ для обслуживания;
— эффективное взаимодействие внешнего и внутреннего блока.
Доверяя нам установку кондиционеров, вы обязательно останетесь довольны безупречными результатами квалифицированной работы наших специалистов.
